Broaching هي عملية تصنيع تلعب دورًا حاسمًا في صناعة التصنيع ، وخاصةً لأولئك منا في أعمال توريد الآلات. كمورد للآلات ، شاهدت بشكل مباشر أهمية التطرق في إنشاء أجزاء عالية الجودة ذات أشكال وأبعاد دقيقة. في هذه المدونة ، سوف أتعمق في عملية التطرق في الآلات ، واستكشاف جوانبها المختلفة ، من المبادئ الأساسية إلى التطبيقات العملية.
فهم أساسيات التطرق
Broaching هي عملية تصنيع تستخدم أداة مسننة تسمى Broach لإزالة المواد من قطعة العمل. يحتوي Broach على سلسلة من الأسنان ، كل منها أكبر قليلاً من الأسنان السابقة. عندما يتم دفع الشراء أو سحبه عبر قطعة العمل ، تقطع الأسنان المواد تدريجياً ، مما يخلق شكلًا محددًا. يمكن أن يكون هذا الشكل داخليًا ، مثل الممر في رمح ، أو خارجي ، مثل ملف تعريف الترس في الجزء الخارجي من المكون.
الميزة الرئيسية للتشطير هي قدرتها على إنتاج أشكال معقدة في ممر واحد. هذا لا يوفر الوقت فحسب ، بل يضمن أيضًا الدقة العالية والتكرار. على سبيل المثال ، عند إنشاء ثقب مشهور في جزء ما ، يمكن أن يحقق التطرق ملف تعريف الخط المطلوب بدقة ومتسقة ، والذي سيكون أكثر صعوبة ووقتًا - يستهلك مع أساليب الآلات الأخرى.
أنواع التطرق
هناك نوعان رئيسيان من التطرق: التطهير الداخلي والانكماش الخارجي.
التطرق الداخلي
يتم استخدام التطرق الداخلي لإنشاء أشكال داخلية مثل الثقوب والمشاريع والمشاريع. في هذه العملية ، يتم إدراج برأش في حفرة محفورة مسبقًا في قطعة العمل ثم سحبها أو دفعها. تقطع أسنان Broach المواد تدريجياً ، وتشكل الشكل الداخلي المطلوب. على سبيل المثال ، عند تصنيع مكونات نقل السيارات ، غالبًا ما يتم استخدام التطرق الداخلي لإنشاء الحشرات في التروس ، والتي تعد ضرورية لنقل الطاقة بكفاءة.
التطرق الخارجي
الشرط الخارجي ، من ناحية أخرى ، يتم استخدامه لتشكيل الأسطح الخارجية لقمة العمل. يمكن أن يشمل ذلك إنشاء أسنان تروس أو أسطح مسطحة أو غيرها من ملفات تعريف خارجية معقدة. يتم تمرير السطوع على السطح الخارجي لقطعة العمل ، وتقطع الأسنان المواد لتشكيل الشكل المطلوب. يستخدم التطرق الخارجي بشكل شائع في إنتاج مكونات الفضاء الجوي ، حيث تكون هناك حاجة إلى ملفات تعريف خارجي عالية الدقة للأداء الأمثل.
عملية التطهير خطوة بخطوة
دعنا نقوم بتفكيك عملية التطهير إلى خطواتها الرئيسية:
إعداد الشغل
قبل أن يبدأ التطرق ، يجب إعداد قطعة العمل بشكل صحيح. يتضمن هذا عادةً قطع الشغل إلى الحجم والشكل المناسب وحفر فتحة البداية إذا كان هناك حاجة إلى التطهير الداخلي. يجب أيضًا تثبيت قطعة العمل بشكل آمن لمنع الحركة أثناء عملية التطهير. هذا يضمن أن يكون Broach قد قطع بدقة وأن الجزء الأخير يفي بالمواصفات المطلوبة.
الاختيار برأش
يعد اختيار الرطب الصحيح أمرًا بالغ الأهمية لعملية التطرق الناجحة. يجب اختيار تصميم Broach ، بما في ذلك ملف تعريف الأسنان ، وملعب ، وعدد الأسنان ، بعناية استنادًا إلى الشكل المطلوب وحجم ومواد الشغل. على سبيل المثال ، عند طرح مادة صلبة مثل الفولاذ المقاوم للصدأ ، قد يكون هناك حاجة إلى براحة مع تصميم أسنان أكثر قوة لتحمل قوى القطع.
إعداد آلة الإشراق
بمجرد تحضير قطعة العمل ويتم تحديد الشراء ، يجب إعداد آلة التطرق. يتضمن ذلك تركيب التحول على الجهاز وضبط إعدادات الجهاز ، مثل سرعة القطع ومعدل التغذية. تحدد سرعة القطع مدى سرعة تحرك الشطب عبر قطعة العمل ، بينما يتحكم معدل التغذية في كمية المواد التي تمت إزالتها لكل سن. يجب تحسين هذه الإعدادات لتحقيق أفضل النتائج من حيث الانتهاء من السطح ، ودقة الأبعاد ، وحياة الأدوات.
عملية التطرق
مع إعداد الجهاز ، يمكن أن تبدأ عملية التطرق. يتم دفع الرطب أو سحبه عبر قطعة العمل ، اعتمادًا على نوع آلة التطرق. بينما يتحرك Broach ، قطعت الأسنان المواد تدريجياً ، مما يخلق الشكل المطلوب. أثناء العملية ، من المهم مراقبة العملية لضمان أن كل شيء يعمل بسلاسة. قد تشير أي علامات على الاهتزاز المفرط أو الضوضاء غير الطبيعية أو الانتهاء من السطح السيئة إلى مشكلة تحتاج إلى معالجة.
بعد التفتيش - التفتح
بعد اكتمال عملية التطرق ، يجب فحص قطعة العمل لضمان تلبية المواصفات المطلوبة. يمكن أن يتضمن ذلك قياس أبعاد الميزة المشرقة ، والتحقق من الانتهاء من السطح ، والتفتيش على أي علامات على العيوب. إذا كان الجزء لا يفي بالمواصفات ، فقد تكون هناك حاجة إلى إجراءات إضافية أو تدابير تصحيحية.
تطبيقات التطرق
يستخدم التطرق على نطاق واسع في مختلف الصناعات بسبب قدرته على إنتاج أجزاء عالية الدقة بكفاءة. فيما يلي بعض التطبيقات الشائعة:
صناعة السيارات
في صناعة السيارات ، يتم استخدام التطرق لتصنيع مجموعة واسعة من المكونات ، بما في ذلك التروس ، والأعمدة ، وأجزاء الإرسال. على سبيل المثال ، غالباً ما يتم تطويق الحشرات على مهاوي الإرسال لضمان انتقال الطاقة الدقيق. بالإضافة إلى ذلك ، يتم استخدام التطرق لإنشاء ممرات في مكونات المحرك ، والتي تعد ضرورية للتجميع والتشغيل المناسبين.
صناعة الطيران
تتطلب صناعة الطيران مكونات بدقة عالية للغاية وجودة. يستخدم التطرق لتصنيع الأجزاء الحرجة مثل شفرات التوربينات ومكونات ترس الهبوط والعناصر الهيكلية. إن القدرة على إنشاء أشكال معقدة ذات دقة عالية تجعل التطرق عملية مثالية لتطبيقات الفضاء.
أداة وصناعة الموت
في صناعة الأداة والموت ، يتم استخدام التطرق لإنشاء مكونات دقيقة للقوالب والموت. على سبيل المثال ، غالبًا ما تتطلب التجويفات والزخرفة في قوالب الحقن التطرق لتحقيق الشكل المطلوب والتشطيب السطحي. يمكن أيضًا استخدام التطور لإنشاء الممرات والميزات الأخرى في مكونات الأدوات.
مزايا وقيود التطور
مثل أي عملية تصنيع ، فإن التفتح له مزاياه وقيوده.
المزايا
- دقة عالية: يمكن أن يحقق التطهير مستويات عالية جدًا من الدقة الأبعاد والتشطيب السطحي ، مما يجعله مناسبًا للتطبيقات التي تكون الدقة مهمة.
- كفاءة: نظرًا لأن التطهير يمكن أن ينتج شكلًا معقدًا في ممر واحد ، فإنه غالبًا ما يكون أسرع من طرق الآلات الأخرى ، خاصة بالنسبة للإنتاج الكبير الحجم.
- التكرار: يضمن استخدام Broach أن كل جزء يتم إنتاجه له نفس الشكل والأبعاد ، مما يوفر تكرارًا ممتازًا.
القيود
- تكلفة أدوات عالية: Broaches باهظة الثمن للتصنيع ، خاصة بالنسبة للأشكال المعقدة. هذا يمكن أن يجعل التطهير أقل تكلفة - فعالة لإنتاج الحجم الصغير.
- يقتصر على أشكال محددة: التطهير هو الأنسب لإنشاء أشكال خطية أو موحدة. قد لا يكون مناسبًا لقطع الغيار مع الأسطح غير المنتظمة أو المنحنية.
خدمات الآلات لدينا والانهيار
كمورد للآلات ، نقدم مجموعة شاملة من خدمات التطرق لتلبية الاحتياجات المتنوعة لعملائنا. تضمن حالتنا - من - آلات التطرق الفنية والمشغلين ذوي الخبرة أن نتمكن من إنتاج أجزاء عالية الجودة بدقة وكفاءة.

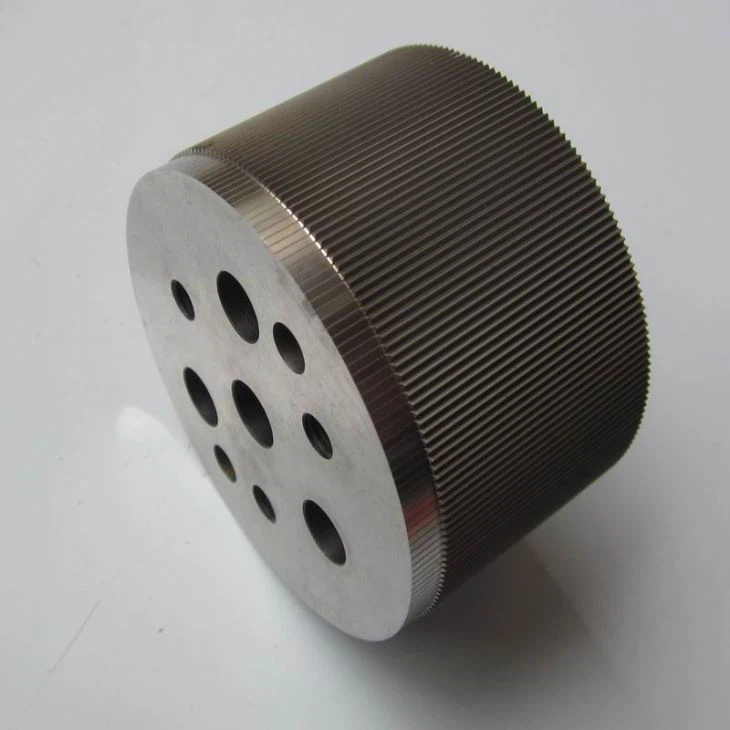

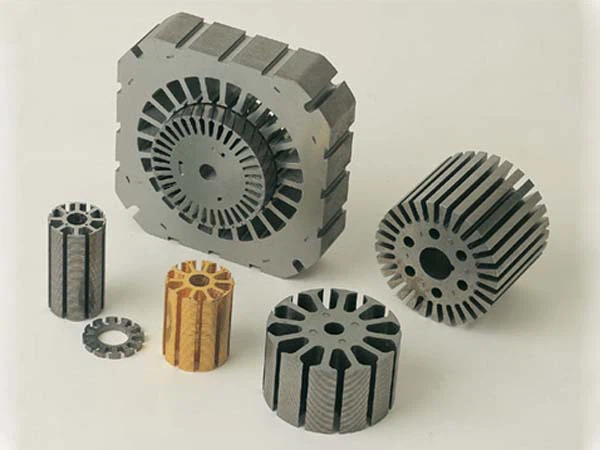

بالإضافة إلى التطرق ، نقدم أيضًا خدمات تصنيع أخرى مثلأجزاء قطع EDM عالية الدقة لمكونات القالب يموتوأتبارات الحرارة الدقيقة المخصصة عن طريق سلك EDM Machining. تكمل هذه الخدمات قدراتنا في التطرق ، مما يسمح لنا بتقديم حل واحد - إيقاف جميع احتياجات الآلات الخاصة بك.
اتصل بنا لتلبية احتياجاتك من الآلات
إذا كنت تبحث عن مورد تصنيع موثوق به لمتطلبات التشريح أو غيرها من متطلبات الآلات ، فسنحب أن نسمع منك. يمكن لفريق الخبراء لدينا العمل معك لفهم احتياجاتك المحددة وتوفير حلول مخصصة. سواء كنت بحاجة إلى مجموعة صغيرة من أجزاء النموذج الأولي أو إنتاج كبير ، لدينا المهارات والموارد لتقديم نتائج عالية الجودة. اتصل بنا اليوم لبدء عملية المشتريات والتفاوض.
مراجع
- Groover ، MP (2010). أساسيات التصنيع الحديث: المواد والعمليات والأنظمة. جون وايلي وأولاده.
- Kalpakjian ، S. ، & Schmid ، SR (2008). هندسة التصنيع والتكنولوجيا. قاعة بيرسون برنتيس.
