عندما يتعلق الأمر بتصنيع أجزاء من النحاس المصبوب عالي الجودة، هناك العديد من اعتبارات التصميم التي يجب أخذها بعين الاعتبار. باعتباري موردًا متمرسًا للنحاس المصبوب، فقد شهدت بنفسي كيف يمكن لهذه العوامل أن تؤدي إلى نجاح المشروع أو فشله. في منشور المدونة هذا، سأتعمق في جوانب التصميم الرئيسية التي يجب أخذها في الاعتبار عند العمل باستخدام النحاس المصبوب.
خصائص المواد
النحاس عبارة عن سبيكة تتكون أساسًا من النحاس والزنك، بنسب متفاوتة من هذه العناصر والإضافات المحتملة لمعادن أخرى مثل الرصاص أو القصدير أو الألومنيوم. تلعب الخصائص المادية للنحاس دورًا أساسيًا في عملية التصميم.
القوة والمتانة
يوفر النحاس قوة جيدة ومقاومة ممتازة للتآكل، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات. بالنسبة للأجزاء التي ستتعرض لضغط عالٍ أو بيئات قاسية، يمكن تعديل محتوى الزنك لتعزيز القوة. يؤدي ارتفاع محتوى الزنك عمومًا إلى زيادة القوة ولكنه قد يقلل أيضًا من الليونة. عند تصميم مكونات للتطبيقات الهيكلية، من الضروري تحقيق التوازن بين القوة والليونة لضمان قدرة الجزء على تحمل الأحمال المقصودة دون التشقق أو التشوه.
القدرة على التصنيع
واحدة من مزايا النحاس هي قابليته الممتازة للتصنيع. يمكن أن تؤدي إضافة الرصاص إلى النحاس إلى تحسين إمكانية تشغيله عن طريق تقليل تآكل الأداة وتحسين تكوين الرقائق. ومع ذلك، فإن الرصاص مادة سامة، وفي التطبيقات التي تكون فيها المخاوف البيئية أو الصحية عاملاً، ينبغي النظر في سبائك النحاس الخالية من الرصاص. عند تصميم الأجزاء التي تتطلب تصنيعًا مكثفًا، يمكن أن يؤثر اختيار سبائك النحاس بشكل كبير على عملية التصنيع والتكلفة.
الموصلية الحرارية
يتمتع النحاس بموصلية حرارية عالية نسبيًا، مما يجعله مناسبًا للتطبيقات التي يكون فيها نقل الحرارة مهمًا. على سبيل المثال، في المبادلات الحرارية أو المكونات الكهربائية، فإن قدرة النحاس على توصيل الحرارة بكفاءة يمكن أن تحسن أداء النظام. عند تصميم أجزاء لمثل هذه التطبيقات، يجب تحسين شكل وحجم الجزء لتحقيق أقصى قدر من نقل الحرارة مع الحفاظ على السلامة الهيكلية اللازمة.
تصميم للصب
عملية الصب لها تأثير كبير على تصميم الأجزاء النحاسية المصبوبة. إن طرق الصب المختلفة، مثل صب الرمل، وصب الاستثمار، وصب القالب، لها مزاياها وقيودها الخاصة، ويجب تصميم التصميم وفقًا لذلك.
سمك الجدار
يعد سمك الجدار الموحد أمرًا بالغ الأهمية في الأجزاء النحاسية المصبوبة. يمكن أن يؤدي سمك الجدار غير المتساوي إلى عيوب الصب مثل تجاويف الانكماش والمسامية والتزييف. عند تصميم جزء ما، يجب الحفاظ على سمك الجدار ثابتًا قدر الإمكان في جميع أنحاء المكون. إذا كانت الاختلافات في سمك الجدار ضرورية، ينبغي استخدام التحولات التدريجية لتقليل تركيزات الإجهاد.
زوايا المشروع
تعتبر زوايا السحب ضرورية في عملية الصب لتسهيل إزالة الجزء من القالب. في صب الرمل، يوصى عادةً بزوايا مسودة لا تقل عن 1-2 درجة، بينما في صب القوالب، قد تكون هناك حاجة إلى زوايا مسودة أكبر اعتمادًا على مدى تعقيد الجزء. يمكن أن يؤدي الفشل في تضمين زوايا مسودة كافية إلى تعلق الأجزاء في القالب، مما يتسبب في تلف الجزء أو القالب نفسه.
شرائح ونصف القطر
يمكن للزوايا الحادة في الأجزاء النحاسية المصبوبة أن تخلق تركيزات إجهاد، مما قد يؤدي إلى التشقق أثناء الصب أو الخدمة. يجب إضافة الشرائح وأنصاف الأقطار إلى جميع الزوايا الداخلية والخارجية لتوزيع الضغط بشكل أكثر توازناً. يعتمد حجم الشريحة أو نصف القطر على حجم الجزء وشكله، ولكن القاعدة العامة هي استخدام نصف قطر لا يقل عن 1 - 2 مم للأجزاء الصغيرة ونصف قطر أكبر للمكونات الأكبر.
تصميم البوابة والناهض
يتم استخدام أنظمة البوابات والناهض للتحكم في تدفق النحاس المنصهر إلى القالب وتوفير خزان من المعدن المنصهر لتعويض الانكماش أثناء التصلب. يعد التصميم المناسب للبوابة والناهض أمرًا بالغ الأهمية لضمان الصب الخالي من العيوب. يجب التخطيط بعناية لحجم وشكل وموقع البوابات والرافعات لضمان ملء القالب بشكل موحد ولمنع تكوين جيوب هوائية أو غلق بارد.
الانتهاء من السطح والتسامح
تعتبر تشطيبات السطح وتفاوتات الأجزاء النحاسية المصبوبة من الاعتبارات المهمة، خاصة بالنسبة للأجزاء التي سيتم استخدامها في التطبيقات الدقيقة أو التي تتطلب مظهرًا جماليًا محددًا.
الانتهاء من السطح
يمكن أن يتأثر التشطيب السطحي للجزء النحاسي المصبوب بعدة عوامل، بما في ذلك عملية الصب، ومواد القالب، وعمليات التشطيب بعد الصب. عادةً ما يؤدي صب الرمل إلى تشطيب سطحي أكثر خشونة مقارنةً بصب الاستثمار أو صب القالب. إذا كانت هناك حاجة إلى تشطيب سطح أملس، فقد تكون هناك حاجة إلى عمليات تشطيب إضافية مثل التشغيل الآلي أو التلميع أو الطلاء.
التسامح
تشير التفاوتات إلى الاختلاف المسموح به في أبعاد الجزء. تعتمد التفاوتات الممكن تحقيقها في الأجزاء النحاسية المصبوبة على عملية الصب ومدى تعقيد الجزء. بشكل عام، يمكن أن يحقق الصب بالقالب تفاوتات أكثر إحكامًا مقارنة بصب الرمل. عند تصميم جزء ما، يجب تحديد التفاوتات المطلوبة بشكل واضح، ويجب اختيار عملية الصب وفقًا لذلك. من المهم ملاحظة أن التفاوتات الأكثر صرامة تؤدي عادةً إلى ارتفاع تكاليف التصنيع.
تصميم للتجميع والوظيفة
يجب أن يأخذ تصميم الأجزاء النحاسية المصبوبة في الاعتبار أيضًا كيفية تجميع الجزء وكيف سيعمل في المنتج النهائي.
ميزات التجميع

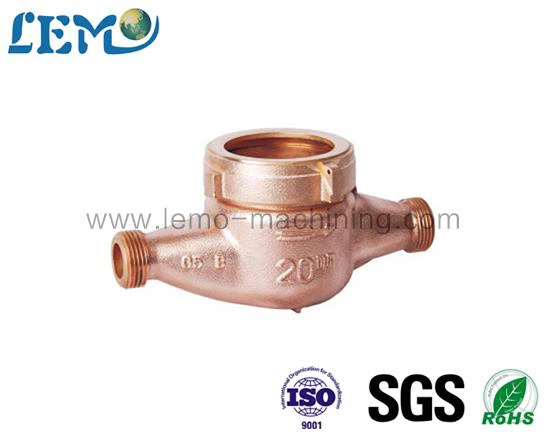

إذا كان سيتم تجميع الجزء النحاسي المصبوب مع مكونات أخرى، فيجب تضمين ميزات التجميع المناسبة مثل الثقوب أو الفتحات أو الحواف في التصميم. يجب تصميم هذه الميزات لضمان المحاذاة والاتصال المناسبين مع أجزاء التزاوج. على سبيل المثال، عند تصميم تجهيزات الأنابيب، يجب اختيار الأبعاد ومواصفات الخيوط الخاصة بالتركيبات بعناية لضمان توصيل خالٍ من التسرب.
الوظيفة
يجب تحسين تصميم الجزء ليفي بوظيفته المقصودة. على سبيل المثال، إذا كان الجزء عبارة عن صمام، فيجب تصميم مسار التدفق الداخلي لتقليل انخفاض الضغط ولضمان التشغيل السلس. يجب أيضًا مراعاة شكل وحجم الجزء فيما يتعلق بوظيفته. على سبيل المثال، يجب تصميم المقبض الموجود على الصمام ليكون مريحًا في الإمساك به وسهل التشغيل.
خاتمة
في الختام، يتطلب تصميم الأجزاء النحاسية المصبوبة فهمًا شاملاً لخصائص المواد، وعملية الصب، والتطبيق المقصود للجزء. من خلال النظر في عوامل مثل اختيار المواد، وتصميم الصب، وتشطيب السطح، والتفاوتات، والتجميع والوظيفة، يمكن إنتاج أجزاء النحاس المصبوب عالية الجودة بكفاءة وفعالية من حيث التكلفة.
باعتباري موردًا للنحاس المصبوب، فأنا ملتزم بالعمل بشكل وثيق مع عملائي لضمان تلبية متطلبات التصميم الخاصة بهم. سواء كنت تبحث عنمسبك صب الرمل النحاسي لتجهيزات الأنابيبأو مكونًا من النحاس المصبوب مصممًا خصيصًا، فلدينا الخبرة والموارد اللازمة لمساعدتك في تحقيق أهدافك. إذا كنت مهتمًا بمناقشة مشروعك أو ترغب في طلب عرض أسعار، فلا تتردد في التواصل معنا. إنني أتطلع إلى فرصة العمل معك في مشروعك النحاسي القادم.
مراجع
- دليل ASM، المجلد 15: الصب، ASM الدولية
- الطبعة المكتبية لدليل المعادن، الطبعة الثالثة، ASM International
- التصميم لصب المعادن، جمعية مهندسي التصنيع
